[CANoe] Analysis Filter 만들기

🎯Analysis Filter 사용 목적

특정 메시지를 선택적으로 계측하거나 제외하여 데이터를 효율적으로 분석할 수 있다.

---

🛠️ 사용 방법

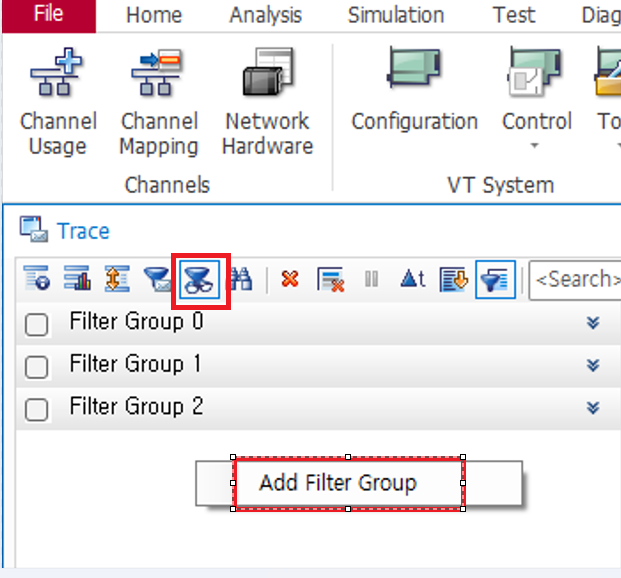

1. Filter Group 추가

• Analysis Filter -> 우클릭 후 Add Filter Group

2. 조건 설정

Filter Group 내에서 다음 두 가지 필터를 설정할 수 있다.

• Stop filer : 계측 하지 않을 메시지
• Pass filer : 계측하려는 메시지

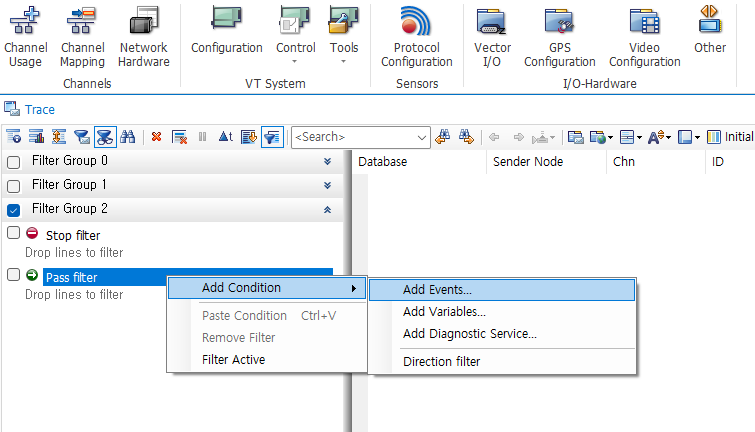

각 필터에 조건을 추가하려면

• 우클릭 -> Add Condition 선택

3. 조건 정의 방법

• 조건은 DBC에 정의된 이벤트 또는 직접 생성한 System Variable을 기반으로 설정할 수 있다.

---

✅ 예시

• 특정 CAN 메시지 ID 또는 특정 값 범위를 가진 System Variable만 계측하고 싶을 경우, Pass Filter에 해당 조건을 설정하고 나머지는 Stop Filter로 제외할 수 있다.

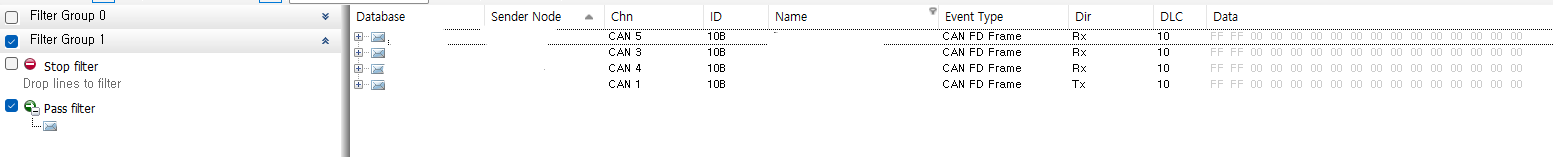

• 아래 사진은 Pass Filter에 특정 Event를 조건으로 설정한 예시이고, 해당 Event가 포함된 메시지에 대한 송, 수신 데이터가 모두 정상 출력되는 것을 확인할 수 있다.



---

⚠️ 필터 적용 시 주의사항

필터 적용 후 설정한 조건을 적용하기 위해 아래 두가지 모두 체크해야한다.

✅ 각 필터 조건에 체크

      → Pass Filter 또는 Stop Filter에 설정한 조건이 활성화되어야 함.
✅ Filter Group 전체에도 체크

      → Filter Group이 체크되지 않으면, 설정한 필터 조건이 무시된다.

💡 Tip: 필터 설정 후에는 테스트 메시지를 통해 필터링이 정상적으로 작동하는지 꼭 확인해보기
